WS-C3850-24XU-L Catalyst 3850 Switch Price & Product Datasheet

Spread the love

Product Model: WS-C3850-24XU-L

Retail Price: US$4,895.00

Email Us To Get Special Price Today: [email protected]

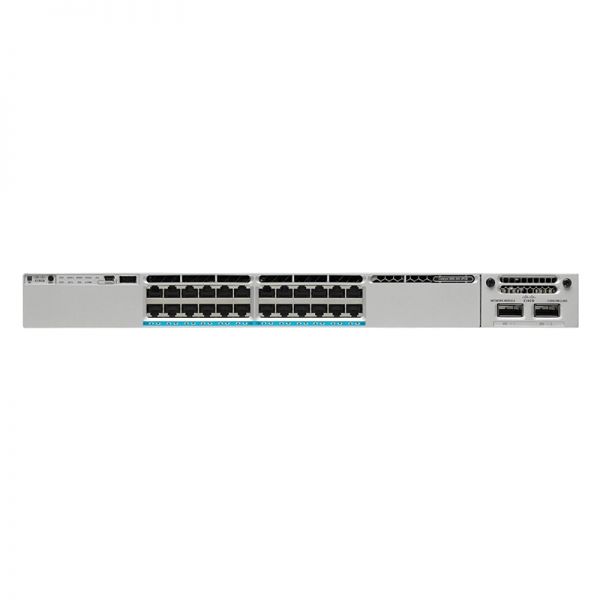

Cisco WS-C3850-24XU-L supports Stackable 24 100M/1G/2.5G/5G/10G UPoE ports, 1 network module slot, 1100 W AC power supply and 1RU chassis. Cisco Catalyst 3850 Series provides capabilities that ideally suited to support the convergence of wired and wireless access. The new Cisco Unified Access Data™ Plane (UADP) Application-Specific Integrated Circuit (ASIC) powers the switch and enables uniform wired-wireless policy enforcement, application visibility, flexibility, and application optimization. This convergence is built on the resilience of the new and improved Cisco StackWise®-480 technology.

Quick Specs

Table 1 shows the Quick Specs.

Product Code	WS-C3850-24XU-L
Enclosure Type	1 RU
Feature Set	LAN Base
Network SFP uplink module selection	C3850-NM-4-1G C3850-NM-2-10G C3850-NM-4-10G C3850-NM-8-10G C3850-NM-2-40G
Ports	24 UPOE (100Mbps/1/2.5/5/10 Gbps)
Available PoE power	580W
Default AC power supply	1100WAC
Maximum stacking number	9
Stack bandwidth	480 Gpbs
RAM	4 GB
Flash Memory	2 GB
Number of AP per switch/stack	100
Number of wireless clients per switch/stack	2000
Dimensions	4.45 cm x 44.5 cm x 48.8 cm

The Modules

Table 2 shows some recommended modules of this switch.

Models	Description
C3850-NM-4-1G	Cisco 3850 Series 4 x 1GE Network Module
C3850-NM-2-10G	Cisco 3850 Series 2 x 10GE Network Module
C3850-NM-BLANK	Cisco 3850 Series Blank Network Module
C3850-NM-4-10G	Cisco 3850 Series 4 x 10GE Network Module
C3850-NM-8-10G	Cisco 3850 Series 8 x 10GE Network Module
C3850-NM-2-40G	Cisco 3850 Series 2 x 40GE Network Module
PWR-C1-1100WAC	Cisco 3850 Series Secondary Power Supply 1100W AC Config 1 Secondary Power Supply

Switch to Something New

Why Upgrade to Catalyst 9300? | See the Catalyst 9300 Series?

Before Purchasing

Do you have any question about the WS-C3850-24XU-L?

Specification

WS-C3850-24XU-L Datasheet

WS-C3850-24XU-L Specification
model info:	WS-C3850-24XU-L
enclosure type	Rack-mountable – 1U
Ports	Stackable 24 100M/1G/2.5G/5G/10G UPoE ports
Network management Interface	¡ñ Ethernet management port: RJ-45 connectors, 4-pair Cat-5 UTP cabling ¡ñ Management console port: RJ-45-to-DB9 cable for PC connections
Available PoE Power	580W
Maximum stacking number	up to 9 switches with same IOS feature set in same series
Stack Bandwidth	480Gbps
Forwarding Performance	500 Mpps (80B packets)
CPU	Multicore CPU
RAM	4 G
Flash Memory	2 G
Wireless
Number of AP per switch/stack	100
Number of wireless clients per switch/stack	2000
Total number of WLANs per switch	64
Wireless bandwidth per switch	up to 20Gbps
Supported Aironet AP series	3600, 3500, 2600, 1600, 1260, 1140, 1040
Expansion / Connectivity
Console ports	USB (Type-B), Ethernet (RJ-45)
Expansion Slot(s)	1 network module slot and 1 power redundant slot
Network Modules Selection	C3850-NM-4-1G C3850-NM-2-10G C3850-NM-4-10G C3850-NM-8-10G C3850-NM-2-40G
Stacking cable	¡ñSTACK-T1-50CM StackWise stacking cable with a 0.5 m length ¡ñSTACK-T1-1M StackWise stacking cable with a 1.0 m length ¡ñSTACK-T1-3M StackWise stacking cable with a 3.0 m length
Stack Power Cable (recommended)	¡ñCAB-SPWR-30CM stack power cable with a 30CM length ¡ñCAB-SPWR-150CM stack power cable with a 150CM length
Power supply	PWR-C1-1100WAC/2= PWR-C1-715WAC/2
Power Device	Power supply – redundant – plug-in module
Power Redundancy	optional
Voltage range (Auto)	100V-240V
Power Consumption of standalone(in Watts)	84.97 (max)
Miscellaneous
Dimensions (H x W x D)	1.75 x 17.5 x 19.2 inch; 4.45 x 44.5 x 48.8 cm
Rack Mounting Kit	optional
MTBF in hours	203,150
Compliant Standards	¡ñ IEEE 802.1D Spanning Tree Protoco ¡ñ IEEE 802.1p CoS Prioritization ¡ñ IEEE 802.1Q VLAN ¡ñ IEEE 802.1s ¡ñ IEEE 802.1w ¡ñ IEEE 802.1X ¡ñ IEEE 802.1X-Rev ¡ñIEEE 802.11 ¡ñ IEEE 802.1ab (LLDP) ¡ñ IEEE 802.3ad ¡ñ IEEE 802.3x full duplex on 10BASE-T, 100BASE-TX, and 1000BASE-T ports ¡ñ IEEE 802.3 10BASE-T ¡ñ IEEE 802.3u 100BASE-TX ¡ñ IEEE 802.3ab 1000BASE-T ¡ñ IEEE 802.3z 1000BASE-X ¡ñ RMON I and II standards ¡ñ SNMP v1, v2c, and v3
System software / license
System software	IOS LAN Base
EnergyWise license	ENERGY-MGMT, ENERGY-MGT-100-K9
Features	¡ñRPS Support ¡ñ Jumbo Frames ¡ñ VLANS ¡ñVoice Vlan ¡ñVTPv2 ¡ñCDPv2 ¡ñLLDP ¡ñ 802.3ad LACP and PAgP ¡ñ PVST/PVST+ ¡ñ 802.1W/802.1S ¡ñPort Fast/Uplink Fast ¡ñDynamic Trunking Protocol (DTP) ¡ñ port CoS Trust and Override ¡ñ Trusted Boundary ¡ñ ACL Classification ¡ñingress Policing ¡ñ Auto QoS ¡ñ Per VLAN policies ¡ñ 802.1p queues ¡ñ Scheduling ¡ñ Priority Queuing ¡ñ Configure CoS Priority Queues ¡ñConfigure CoS Priority Queues ¡ñ Configure Queue Weights ¡ñ Configure Buffers and Thresholds ¡ñClass & Policy Maps ¡ñ Modify CoS and DSCP Mapping ¡ñ Weighted Tail Drop ¡ñ IGMPv1,v2,v3 and MLDv1, v2 ¡ñ DHCP server ¡ñ DSCP transparency ¡ñ HSRP, VRRP, BLGP ¡ñ RIPv1, v2 EIGRP, PIM OSPF, OSPFv3, EIGRPv6, BGPv4, IS-ISv4 ¡ñ VRF-lite ¡ñ PIM-SM/DM, PIM sparse-dense mode, SSM ¡ñ Flexible Netflow
Advanced Network security	¡ñ Port security ¡ñ DHCP snooping ¡ñDynamic ARP inspection (DAI) ¡ñ IP source guard ¡ñThe Unicast Reverse Path Forwarding (uRPF) ¡ñ Bidirectional data support on a SPAN ¡ñ User authentication ¡ñ Private VLAN ¡ñRouter and VLAN ACLs ¡ñ complete identity and security ¡ñ Multidomain authentication ¡ñ MAC address notification ¡ñ IGMP filtering ¡ñ Cisco security VLAN ACL ¡ñ Secure Shell (SSH) Protocol, Kerberos, and Simple Network Management Protocol Version 3 (SNMPv3) ¡ñ Port-based ACLs ¡ñ TrustSec SXP ¡ñ IEEE 802.1ae ¡ñ TACACS+ and RADIUS authentication ¡ñ Cisco standard and extended IP security router ACLs ¡ñ Bridge protocol data unit (BPDU) Guard ¡ñ Spanning Tree Root Guard (STRG) ¡ñ Wireless end-to-end security
Management	¡ñBRIDGE-MIB ¡ñCISCO-AUTH-FRAMEWORK-MIB ¡ñCISCO-BGP4-MIB, BGP4-MIB ¡ñCISCO-BRIDGE-EXT-MIB ¡ñCISCO-BULK-FILE-MIB ¡ñCISCO-CABLE-DIAG-MIB ¡ñCISCO-CALLHOME-MIB ¡ñCISCO-CEF-MIB ¡ñCISCO-CIRCUIT-INTERFACE-MIB ¡ñCISCO-ENTITY-VENDORTYPE-OID-MIB ¡ñCISCO-CONTEXT-MAPPING-MIB ¡ñCISCO-DEVICE-LOCATION-MIB ¡ñCISCO-DHCP-SNOOPING-MIB ¡ñCISCO-EIGRP-MIB ¡ñCISCO-EMBEDDED-EVENT-MGR-MIB ¡ñCISCO-ENTITY-FRU-CONTROL-MIB ¡ñCISCO-ENTITY-SENSOR-MIB ¡ñENTITY-MIB ¡ñCISCO-ERR-DISABLE-MIB ¡ñCISCO-CONFIG-COPY-MIB ¡ñCISCO-FLOW-MONITOR-MIB ¡ñCISCO-FTP-CLIENT-MIB ¡ñCISCO-HSRP-EXT-MIB ¡ñCISCO-HSRP-MIB ¡ñCISCO-IETF-ISIS-MIB ¡ñCISCO-IF-EXTENSION-MIB ¡ñCISCO-IGMP-FILTER-MIB ¡ñCISCO-CONFIG-MAN-MIB ¡ñCISCO-IP-CBR-METRICS-MIB ¡ñCISCO-IPMROUTE-MIB ¡ñCISCO-IP-STAT-MIB ¡ñCISCO-IP-URPF-MIB ¡ñCISCO-L2L3-INTERFACE-CONFIG-MIB ¡ñCISCO-LAG-MIB ¡ñCISCO-LICENSE-MGMT-MIB ¡ñCISCO-MAC-AUTH-BYPASS-MIB ¡ñCISCO-MAC-NOTIFICATION-MIB ¡ñCISCO-MDI-METRICS-MIB ¡ñCISCO-FLASH-MIB ¡ñCISCO-OSPF-MIB ¡ñCISCO-OSPF-TRAP-MIB ¡ñCISCO-PAE-MIB ¡ñCISCO-PAGP-MIB ¡ñCISCO-PIM-MIB ¡ñCISCO-PING-MIB ¡ñCISCO-PORT-QOS-MIB ¡ñCISCO-PORT-SECURITY-MIB¡ñCISCO-PORT-STORM-CONTROL-MIB ¡ñCISCO-POWER-ETHERNET-EXT-MIB ¡ñCISCO-PRIVATE-VLAN-MIB ¡ñCISCO-PROCESS-MIB ¡ñCISCO-PRODUCTS-MIB¡ñCISCO-RF-MIB ¡ñCISCO-RTP-METRICS-MIB ¡ñCISCO-RTTMON-MIB ¡ñCISCO-SMART-INSTALL-MIB ¡ñCISCO-SNMP-TARGET-EXT-MIB ¡ñCISCO-STACKMAKER-MIB ¡ñCISCO-MEMORY-POOL-MIB ¡ñCISCO-STP-EXTENSIONS-MIB ¡ñCISCO-SYSLOG-MIB ¡ñCISCO-TCP-MIB ¡ñCISCO-UDLDP-MIB ¡ñCISCO-VLAN-IFTABLE-RELATIONSHIP-MIB ¡ñCISCO-VLAN-MEMBERSHIP-MIB ¡ñCISCO-VTP-MIB ¡ñEtherLike-MIB ¡ñHC-RMON-MIB ¡ñIEEE8021-PAE-MIB ¡ñIEEE8023-LAG-MIB ¡ñIF-MIB ¡ñIGMP-MIB ¡ñIGMP-STD-MIB ¡ñIP-FORWARD-MIB ¡ñIP-MIB ¡ñIPMROUTE-STD-MIB ¡ñLLDP-EXT-MED-MIB ¡ñLLDP-MIB ¡ñNOTIFICATION-LOG-MIB ¡ñOLD-CISCO-MEMORY-MIB ¡ñCISCO-CDP-MIB ¡ñPOWER-ETHERNET-MIB ¡ñRMON2-MIB ¡ñRMON-MIB ¡ñSNMP-COMMUNITY-MIB ¡ñSNMP-FRAMEWORK-MIB ¡ñSNMP-MPD-MIB ¡ñSNMP-NOTIFICATION-MIB ¡ñSNMP-PROXY-MIB ¡ñSNMP-TARGET-MIB ¡ñSNMP-USM-MIB ¡ñSNMPv2-MIB ¡ñSNMP-VIEW-BASED-ACM-MIB ¡ñTCP-MIB ¡ñUDP-MIB ¡ñCISCO-IMAGE-MIB ¡ñCISCO-STACKWISE-MIB ¡ñAIRESPMACE-WIRELESS-MIB ¡ñCISCO-LWAPP-IDS-MIB ¡ñCISCO-LWAPP-AP-MIB ¡ñCISCO-LWAPP-CCX-RM-MIB ¡ñCISCO-LWAPP-CLIENT-ROAMING-MIB ¡ñCISCO-LWAPP-DOT11-CCX-CLIENT-DIAG-MIB ¡ñCISCO-LWAPP-DOT11-CCX-CLIENT-MIB ¡ñCISCO-LWAPP-DOT11-CLIENT-CCX-REPORTS-MIB ¡ñCISCO-LWAPP-DOT11-CLIENT-MIB ¡ñCISCO-LWAPP-DOT11-MIB ¡ñCISCO-LWAPP-DOWNLOAD-MIB ¡ñCISCO-LWAPP-LINKTEST-MIB ¡ñCISCO-LWAPP-MFP-MIB ¡ñCISCO-LWAPP-MOBILITY-EXT-MIB ¡ñCISCO-LWAPP-QOS-MIB ¡ñCISCO-LWAPP-REAP-MIB ¡ñCISCO-LWAPP-ROGUE-MIB ¡ñCISCO-LWAPP-RRM-MIB ¡ñCISCO-LWAPP-SI-MIB ¡ñCISCO-LWAPP-TSM-MIB ¡ñCISCO-LWAPP-WLAN-MIB ¡ñCISCO-LWAPP-WLAN-SECURITY-MIB
Technical Support and Services	¡ñ Cisco SMARTnet Service ¡ñ Cisco Smart Foundation Service ¡ñ Cisco SP Base Service ¡ñ Cisco Focused Technical Support Services
Environmental Ranges
With AC power supply Operating environment and altitude
Operating temperature up to 5000 ft (1500 m)	23ºF to 113ºF (-5ºC to +45ºC)
Operating temperature up to 10,000 ft (3000 m)	23ºF to 104ºF (-5ºC to +40ºC)
Short-term exception at sealevel with single fan failure	23ºF to 113ºF (-5ºC to +45ºC)
Short-term exception up to 5000 feet (1500 m)	23ºF to 122ºF (-5ºC to 50ºC)
Short-term exception up to 10,000 feet (3000 m)	23ºF to 113ºF (-5ºC to 45ºC)
With DC power supply Operating environment and altitude (NEBS)
Operating temperature up to 6000 ft (1800 m)	23ºF to 113ºF (-5ºC to +45ºC)
Operating temperature up to 10,000 ft (3000 m)	23ºF to 104ºF (-5ºC to +40ºC)
Operating temperature up to 13,000 ft (4000m)	23ºF to 95ºF (-5ºC to 35ºC)
Short-term exception up to 6,000 feet (1800 m)	23ºF to 131ºF (-5ºC to +55ºC)
Short-term exception up to 10,000 feet (3000 m)	23ºF to 122ºF (-5ºC to +50ºC)
Short-term exception up to 13,000 feet (4000 m)	23ºF to 113ºF (-5ºC to +45ºC)
Short-term exception at sealevel with single fan failure	23ºF to 113ºF (-5ºC to +45º)
Storage environment	-40ºF to 160ºF (-40ºC to 70ºC)
Operating altitude	Up to 13,000 Feet (Up to 4000 Meters)
Storage altitude	Up to 15,000 Feet (Up to 4573 Meters)
Operating relative humidity	10% to 95% noncondensing
Storage relative humidity	10% to 95% noncondensing
